Linia łańcucha w rowerze - jak zmierzyć i skorygować?

Witaj w szczegółowym poradniku, który krok po kroku przeprowadzi Cię przez proces pomiaru i regulacji linii łańcucha w rowerze. Niezależnie od tego, czy jesteś doświadczonym mechanikiem, czy dopiero zaczynasz swoją przygodę z samodzielnym serwisowaniem, ten artykuł dostarczy Ci niezbędnej wiedzy i praktycznych wskazówek, by Twój napęd pracował cicho, wydajnie i bezawaryjnie.

Linia łańcucha – dlaczego jej poprawne ustawienie to klucz do cichego i wydajnego napędu

Zacznijmy od podstaw. Linia łańcucha to parametr, który często jest niedoceniany, a ma fundamentalne znaczenie dla prawidłowego funkcjonowania całego układu napędowego roweru. To nie tylko kwestia estetyki, ale przede wszystkim wydajności, trwałości i komfortu jazdy.

Co to jest linia łańcucha i dlaczego każdy rowerzysta powinien ją znać?

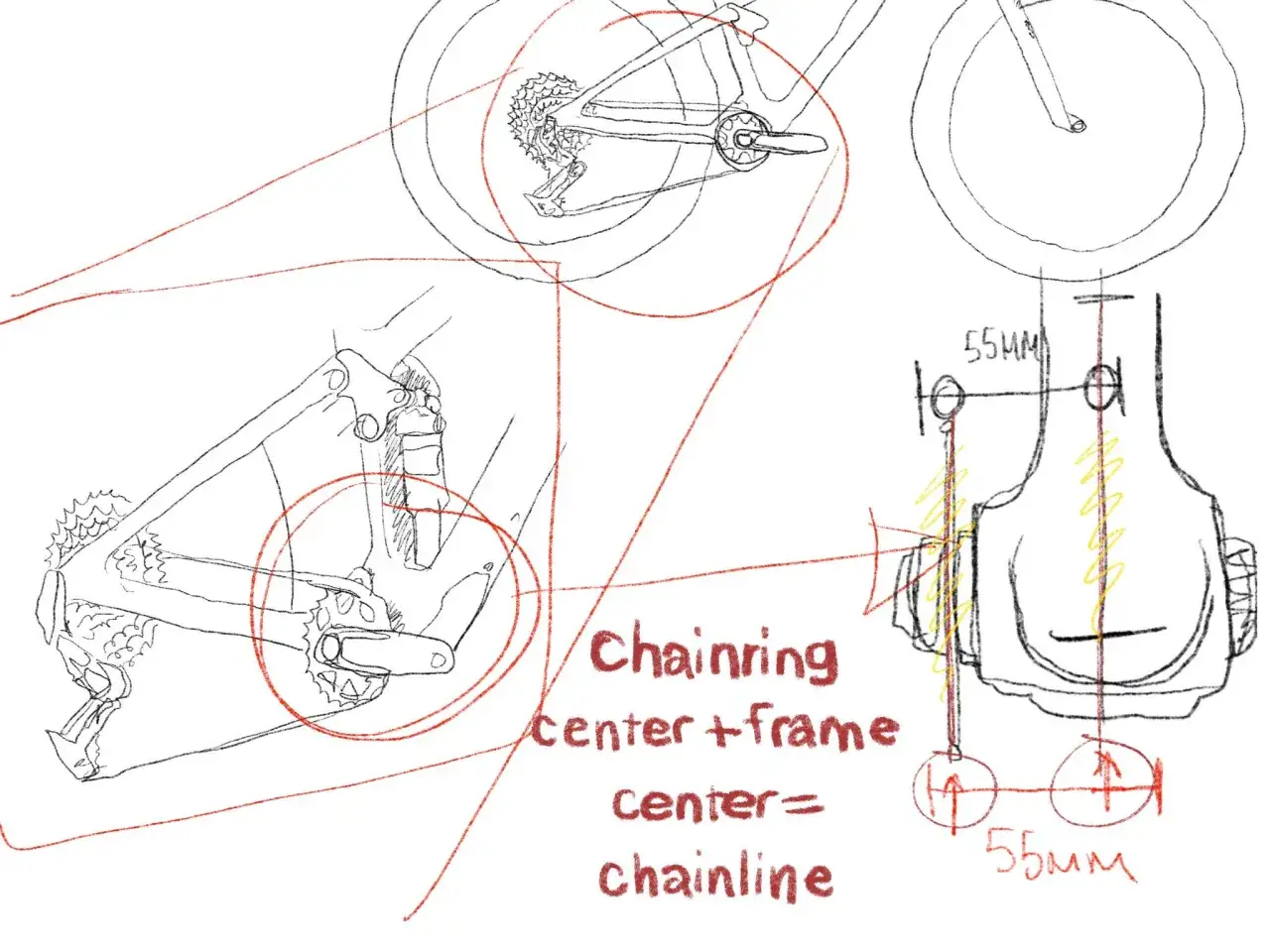

Linia łańcucha (ang. *chainline*) to odległość w milimetrach od osi symetrii ramy roweru do środka przedniej zębatki (w napędach 1x) lub do punktu w połowie odległości między zębatkami (w napędach 2x i 3x). Poprawna linia łańcucha zapewnia, że łańcuch pracuje możliwie prosto na środkowych przełożeniach kasety, co minimalizuje jego przekoszenie, zużycie komponentów napędu oraz poprawia jakość zmiany biegów.

Jak widać z definicji, kluczowe jest utrzymanie łańcucha w jak najbardziej prostej linii. Dlaczego to takie ważne? Kiedy łańcuch jest mocno przekoszony, czyli pracuje pod dużym kątem między przednią zębatką a zębatkami kasety, generuje to znacznie większe tarcie. Większe tarcie oznacza większe straty energii, co przekłada się na niższą wydajność pedałowania. Co więcej, przekoszony łańcuch znacznie szybciej zużywa zarówno siebie, jak i zębatki korby oraz kasety. Prawidłowa linia łańcucha pozwala na płynniejszą i cichszą zmianę biegów, minimalizuje ryzyko spadania łańcucha i ogólnie poprawia kulturę pracy napędu, co bezpośrednio wpływa na komfort i przyjemność z jazdy.

Objawy złej linii łańcucha: Głośna praca, spadający łańcuch i szybsze zużycie napędu

Nieprawidłowa linia łańcucha to prosta droga do frustracji na szlaku czy drodze. Najbardziej oczywistym objawem jest głośna praca napędu – słyszalne szuranie, zgrzytanie czy stukanie, szczególnie na skrajnych przełożeniach kasety. Innym, bardzo irytującym problemem jest częste spadanie łańcucha, zwłaszcza gdy kręcimy korbą do tyłu na największej zębatce kasety, co jest typowe dla napędów 1x. Jednak najbardziej kosztowną konsekwencją jest przyspieszone zużycie zębatek i łańcucha. Przekoszony łańcuch nierównomiernie obciąża zęby, prowadząc do ich szybszego wycierania i deformacji. W efekcie, zamiast cieszyć się długą żywotnością komponentów, będziemy musieli je wymieniać znacznie częściej. Problem ten jest szczególnie widoczny i nasila się w nowoczesnych napędach z kasetami o dużej rozpiętości (10, 11, 12-rzędowe), gdzie skrajne przełożenia generują bardzo duże kąty przekosu, jeśli linia łańcucha nie jest optymalna. Dlatego precyzyjne ustawienie linii łańcucha jest dziś ważniejsze niż kiedykolwiek.

Zanim zaczniesz: Jakie narzędzia będą niezbędne do pomiaru linii łańcucha?

Zanim przystąpimy do właściwych pomiarów, musimy upewnić się, że mamy pod ręką wszystkie niezbędne narzędzia. Precyzja w tym procesie jest kluczowa, dlatego warto zainwestować w dobrej jakości sprzęt. Oto lista, co będzie nam potrzebne:

• Suwmiarka: To absolutny must-have. Jest kluczowa do precyzyjnych pomiarów odległości w milimetrach, co jest niezbędne do dokładnego określenia linii łańcucha. Bez niej pomiary będą jedynie szacunkowe.
• Klucze do suportu: W zależności od typu suportu w Twoim rowerze (np. Hollowtech II, kwadrat, Press-Fit), mogą być potrzebne specjalne klucze do demontażu korby lub regulacji. Upewnij się, że masz odpowiedni klucz do swojego systemu.
• Miarka zwijana lub linijka: Może posłużyć jako uzupełnienie suwmiarki, do ogólnych pomiarów lub weryfikacji, ale do kluczowych, precyzyjnych pomiarów zawsze używaj suwmiarki.
• Podkładki dystansowe (opcjonalnie): Jeśli planujesz korektę linii łańcucha, warto mieć pod ręką zestaw podkładek o różnych grubościach. Są one niezbędne do precyzyjnego przesunięcia korby.
• Środek odtłuszczający i szmatka: Przed pomiarem zawsze warto oczyścić okolice suportu i zębatek. Czyste powierzchnie zapewniają dokładniejsze pomiary i ułatwiają pracę.

Posiadając te narzędzia, jesteśmy gotowi, aby przejść do sedna – czyli do samego pomiaru.

Jak precyzyjnie zmierzyć linię łańcucha? Przewodnik krok po kroku

Teraz, gdy mamy już wszystkie narzędzia, przejdźmy do praktyki. Precyzyjny pomiar to podstawa każdej skutecznej korekty. Pamiętaj, że dokładność milimetra może mieć znaczenie.

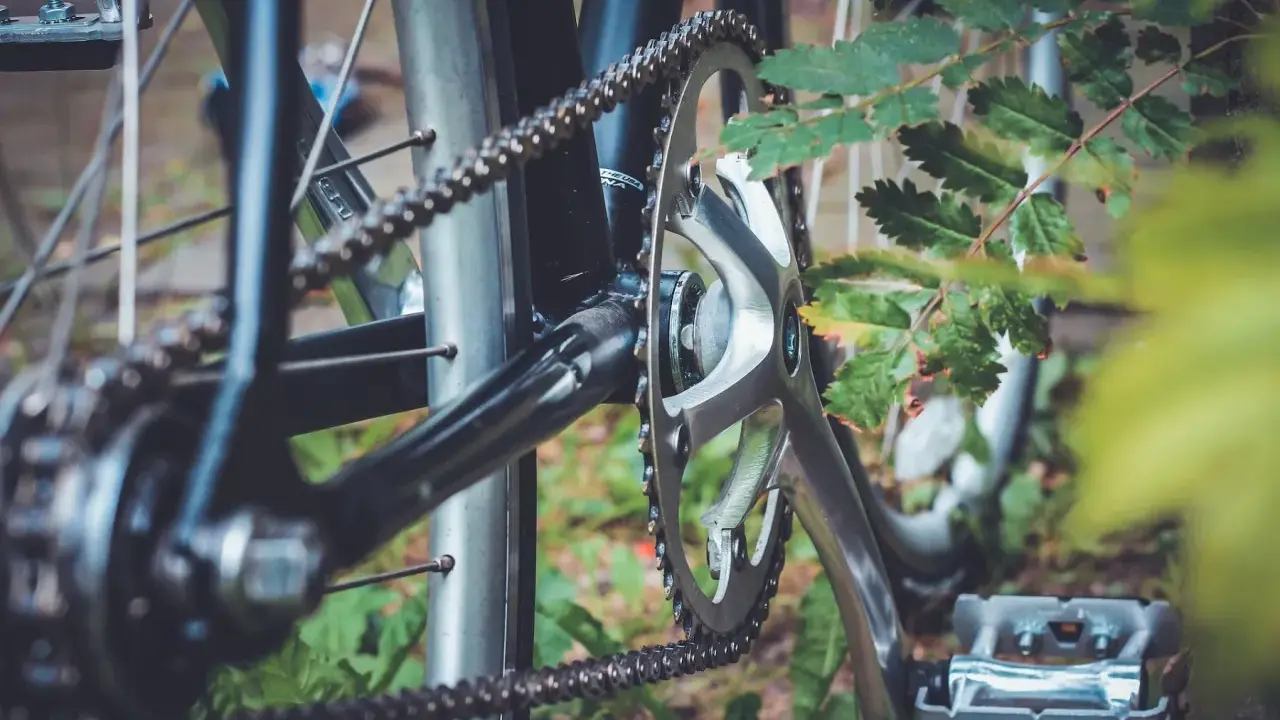

Pomiar przedniej linii łańcucha (przy korbie) – instrukcja dla napędów 1x, 2x i 3x

Pomiar przedniej linii łańcucha jest kluczowy, ponieważ to właśnie korba jest elementem, który najczęściej podlega regulacji. Musimy znaleźć odległość od osi symetrii ramy do środka zębatki lub zestawu zębatek.

1. Przygotowanie: Ustaw rower stabilnie, najlepiej w stojaku serwisowym. Oczyść dokładnie okolice suportu i zębatek, aby brud nie zakłócał pomiarów.
2. Lokalizacja osi symetrii ramy: Najłatwiej znaleźć środek rury podsiodłowej. Możesz użyć suwmiarki, mierząc szerokość rury, a następnie dzieląc ją przez dwa, aby znaleźć jej środek. Alternatywnie, możesz zmierzyć odległość od osi rury podsiodłowej do krawędzi zębatki, a następnie odjąć połowę grubości rury.
3. Pomiar dla napędu 1x:
   • Zmierz suwmiarką odległość od osi symetrii ramy (środek rury podsiodłowej) do zewnętrznej krawędzi zębatki.
   • Zmierz grubość zębatki.
   • Odejmij połowę grubości zębatki od pierwszej zmierzonej wartości, aby uzyskać odległość do środka zębatki. To jest Twoja przednia linia łańcucha.
4. Pomiar dla napędu 2x i 3x:
   • Zmierz odległość od osi symetrii ramy do zewnętrznej krawędzi najbardziej zewnętrznej zębatki.
   • Zmierz odległość od osi symetrii ramy do zewnętrznej krawędzi najbardziej wewnętrznej zębatki.
   • Oblicz średnią tych dwóch wartości, a następnie skoryguj ją o połowę odległości między środkami skrajnych zębatek, aby znaleźć środek zestawu zębatek. Alternatywnie, zmierz odległość między środkami skrajnych zębatek i podziel przez dwa, a następnie dodaj do odległości od osi ramy do środka wewnętrznej zębatki. W praktyce chodzi o znalezienie punktu, który jest "środkiem ciężkości" całego zestawu przednich zębatek.
5. Zapis wyniku: Zanotuj zmierzoną wartość. To będzie Twój punkt odniesienia do dalszych analiz.

Pomiar tylnej linii łańcucha (przy kasecie) – jak to zrobić poprawnie?

Tylna linia łańcucha jest zazwyczaj bardziej stała i służy jako punkt odniesienia dla przedniej linii łańcucha. Chodzi o to, aby przednia linia łańcucha była jak najbardziej zbliżona do środka kasety.

1. Przygotowanie: Upewnij się, że koło jest prawidłowo zamontowane w ramie, a kaseta jest czysta.
2. Lokalizacja wewnętrznej strony haka ramy: Zmierz odległość od wewnętrznej strony prawego haka ramy (tam, gdzie oś koła styka się z ramą) do środka kasety.
3. Znalezienie środka kasety:
   • Zmierz całkowitą szerokość kasety (od najbardziej zewnętrznej krawędzi największej zębatki do najbardziej wewnętrznej krawędzi najmniejszej zębatki).
   • Podziel tę wartość przez dwa, aby znaleźć środek kasety.
   • Zmierz odległość od wewnętrznej strony haka ramy do krawędzi najbardziej wewnętrznej zębatki kasety.
   • Dodaj do tej wartości połowę szerokości kasety, aby uzyskać odległość do jej środka. To jest Twoja referencyjna tylna linia łańcucha.
4. Zapis wyniku: Zanotuj zmierzoną wartość, która będzie Twoją referencyjną tylną linią łańcucha.

Jak obliczyć finalną różnicę i zinterpretować wynik?

Mając już zmierzone wartości przedniej i tylnej linii łańcucha, czas na analizę. Celem jest, aby przednia linia łańcucha była jak najbliżej środka kasety, co zapewni optymalną pracę napędu.

1. Porównanie: Porównaj zmierzoną przednią linię łańcucha z wartością referencyjną dla Twojego typu roweru (którą omówimy w następnej sekcji) oraz z obliczoną tylną linią łańcucha. Idealnie, przednia linia łańcucha powinna być zbliżona do środka kasety.
2. Obliczenie różnicy: Oblicz różnicę między zmierzoną wartością przedniej linii łańcucha a wartością referencyjną lub środkiem kasety.
3. Interpretacja:
   • Różnica do 1-2 mm: Zazwyczaj jest to akceptowalna różnica, choć im bliżej 0, tym lepiej. W większości przypadków nie będzie to powodować znaczących problemów.
   • Różnica powyżej 2 mm: Wskazuje na potrzebę korekty. Taka rozbieżność może prowadzić do problemów z głośnością, spadaniem łańcucha i przyspieszonym zużyciem komponentów. Warto wtedy rozważyć jedną z metod korekty, które przedstawię poniżej.

Pamiętaj, że dążymy do tego, aby łańcuch pracował możliwie prosto na środkowych biegach kasety. To właśnie te biegi są najczęściej używane i to na nich chcemy uzyskać maksymalną wydajność i minimalne zużycie.

Standardowe wartości linii łańcucha – ściągawka dla Twojego roweru

Choć pomiary są ważne, warto znać standardowe wartości linii łańcucha dla różnych typów rowerów i systemów. Pozwala to szybko ocenić, czy nasz pomiar mieści się w przyjętych normach, a także ułatwia dobór komponentów. Poniżej przedstawiam przydatną tabelę:

Rower górski: Czym różni się standard Boost od tradycyjnego?

W rowerach górskich mamy do czynienia z dwoma głównymi standardami szerokości piast: tradycyjnymi 135/142 mm i nowszym standardem Boost 148 mm. Standard Boost, wprowadzony kilka lat temu, polega na poszerzeniu piasty o 6 mm (z 142 mm do 148 mm z tyłu), co przekłada się na szerszy rozstaw szprych i w konsekwencji na sztywniejsze koło. Jednak to poszerzenie piasty wymaga również przesunięcia kasety na zewnątrz. Aby łańcuch nadal pracował prosto, konieczne jest również przesunięcie przedniej zębatki korby na zewnątrz. Stąd też, jak widać w tabeli, standard Boost wymaga większej linii łańcucha (ok. 52-55 mm) niż tradycyjne MTB (ok. 49-52 mm). Ignorowanie tej różnicy i użycie korby non-Boost w ramie Boost (lub odwrotnie) niemal na pewno doprowadzi do problemów z linią łańcucha.

Rower szosowy i gravel: Jakie wartości są tu kluczowe?

W rowerach szosowych i gravelowych wartości linii łańcucha są zazwyczaj mniejsze niż w MTB, co wynika z węższych piast i innej konstrukcji ramy. W rowerach szosowych z hamulcami szczękowymi standardem jest 43,5 mm, natomiast w tych z hamulcami tarczowymi, ze względu na nieco szersze piasty, linia łańcucha wynosi 45 mm. Rowery gravelowe, będące swego rodzaju hybrydą, często mają linię łańcucha w okolicach 47 mm, co pozwala na zastosowanie szerszych opon i większych przełożeń. Te mniejsze wartości mają znaczenie dla konstrukcji ramy, zwłaszcza dla widełek tylnych, które muszą pomieścić zarówno oponę, jak i łańcuch. Zawsze warto sprawdzić specyfikację producenta dla konkretnego modelu roweru i komponentów.

Twoja linia łańcucha jest nieprawidłowa? Sprawdzone metody na jej korektę

Jeśli po dokonaniu pomiarów okazało się, że Twoja linia łańcucha odbiega od normy, nie martw się. Istnieje kilka skutecznych metod, aby ją skorygować i przywrócić napędowi optymalną pracę. Wybór metody zależy od typu suportu i korby, jaką posiadasz.

Rola podkładek pod suportem – jak i gdzie je stosować?

Podkładki dystansowe, zwane potocznie "spacerami", to najprostsza i najczęściej stosowana metoda korekty linii łańcucha, szczególnie w systemach z zewnętrznymi łożyskami suportu (np. Shimano Hollowtech II, SRAM GXP). Montuje się je między miską suportu a ramą. Ich zastosowanie pozwala na przesunięcie całej korby (wraz z zębatkami) na zewnątrz lub do wewnątrz, co bezpośrednio wpływa na linię łańcucha. Kiedy stosować podkładki?

• Gdy korba jest zbyt blisko ramy, a łańcuch ociera o widełki.
• Gdy linia łańcucha jest zbyt mała (korba jest za bardzo wsunięta do wewnątrz).

Ważne jest, aby stosować podkładki z umiarem i zgodnie z zaleceniami producenta suportu. Zbyt duża liczba podkładek może wpłynąć na sztywność korby, a także na prawidłowe osadzenie łożysk, co może prowadzić do ich szybszego zużycia. Zazwyczaj podkładki mają grubość 0.5 mm, 1 mm lub 2.5 mm i są używane w kombinacjach, aby uzyskać pożądane przesunięcie.

Zmiana zębatki na wersję z innym offsetem – kiedy to ma sens?

W napędach 1x, szczególnie w rowerach górskich, kluczową rolę odgrywa offset zębatki. Offset to po prostu przesunięcie zębatki względem ramienia korby. Producenci oferują zębatki z różnym offsetem (np. 0 mm, 3 mm, 6 mm), co pozwala na precyzyjne dostosowanie linii łańcucha do konkretnego standardu ramy i piasty. Kiedy zmiana offsetu zębatki ma sens?

• Gdy adaptujesz korbę z jednego standardu do innego, np. korbę non-Boost do ramy Boost. W takim przypadku będziesz potrzebować zębatki z większym offsetem (np. 3 mm zamiast 6 mm), aby przesunąć zębatkę na zewnątrz i dopasować ją do szerszej piasty Boost.
• Gdy chcesz zoptymalizować linię łańcucha dla konkretnej kasety lub preferowanego zakresu przełożeń.

Jak zauważono w źródłach takich jak Powerower.pl, zmiana zębatki na wersję z innym offsetem jest jedną z najskuteczniejszych metod korekty linii łańcucha w nowoczesnych napędach 1x, ponieważ pozwala na precyzyjne dostosowanie położenia zębatki bez ingerencji w suport.

Przeczytaj również: Prostowanie felgi rowerowej - Jak naprawić krzywe koło? DIY/Serwis

A może dłuższa/krótsza oś suportu? Rozwiązanie dla starszych systemów

W starszych systemach suportu, takich jak te na kwadrat, Octalink czy ISIS, linia łańcucha jest bezpośrednio zależna od długości osi suportu. W tych systemach nie ma możliwości regulacji za pomocą podkładek pod miski, ponieważ łożyska są zintegrowane z osią lub montowane wewnątrz mufy suportowej. Kiedy stosować dłuższą/krótszą oś suportu?

• Gdy masz starszy rower z suportem na kwadrat lub Octalink i chcesz zmienić linię łańcucha.
• Gdy montujesz nową korbę i musisz dopasować długość osi suportu do jej specyfikacji.

Jest to rozwiązanie mniej elastyczne niż w nowoczesnych systemach, ponieważ wymaga wymiany całego suportu, ale nadal jest skuteczne. Należy pamiętać, aby dobrać długość osi suportu zgodnie z zaleceniami producenta korby i ramy, aby zapewnić prawidłowe działanie i uniknąć problemów z ocieraniem korby o ramę lub niewłaściwym ustawieniem pedałów.

Najczęstsze błędy podczas ustawiania linii łańcucha i jak ich uniknąć

Podczas pracy z linią łańcucha łatwo o błędy, które mogą zniweczyć nasze wysiłki. Jako ktoś, kto widział wiele rowerów, mogę powiedzieć, że precyzja i cierpliwość to klucz. Oto najczęstsze pułapki i sposoby, jak ich unikać:

• Brak precyzji w pomiarach: To błąd numer jeden. Mierzenie "na oko" lub zwykłą miarką nigdy nie da satysfakcjonujących rezultatów.
  • Jak uniknąć: Zawsze używaj suwmiarki. Wykonaj kilka pomiarów i uśrednij wyniki, aby zminimalizować błąd. Upewnij się, że suwmiarka jest ustawiona prostopadle do mierzonej powierzchni.
• Ignorowanie standardów producenta: Każdy producent komponentów i ram ma swoje zalecenia dotyczące linii łańcucha i kompatybilności.
  • Jak uniknąć: Zawsze sprawdzaj specyfikacje techniczne dla swojego modelu roweru, korby i suportu. Informacje te są zazwyczaj dostępne na stronach producentów.
• Niewłaściwe użycie podkładek: Nadmierne stosowanie podkładek pod suportem może prowadzić do problemów.
  • Jak uniknąć: Stosuj podkładki z umiarem i zgodnie z zaleceniami producenta suportu. Zbyt wiele podkładek może osłabić sztywność korby lub spowodować niewłaściwe obciążenie łożysk, prowadząc do ich szybszego zużycia.
• Brak uwzględnienia typu napędu: Pomiar dla napędu 1x, 2x i 3x różni się.
  • Jak uniknąć: Dokładnie przestrzegaj instrukcji pomiaru dla swojego typu napędu, aby prawidłowo określić środek zębatek.
• Zbyt szybkie wyciąganie wniosków: Czasem drobne problemy z napędem są mylone z złą linią łańcucha.
  • Jak uniknąć: Przed przystąpieniem do korekty, dokładnie zdiagnozuj problem. Upewnij się, że to faktycznie linia łańcucha jest przyczyną, a nie np. zużyty łańcuch, źle wyregulowana przerzutka czy uszkodzone łożyska suportu.
• Brak sprawdzenia po korekcie: Po dokonaniu zmian, wiele osób zapomina o najważniejszym – teście.
  • Jak uniknąć: Po każdej korekcie linii łańcucha, wykonaj test na sucho, a następnie przejedź się rowerem. Sprawdź, czy napęd pracuje ciszej, czy zmiana biegów jest płynna i czy łańcuch nie spada. Dopiero wtedy możesz uznać pracę za zakończoną.
