Najpierw odfiltruj proste usterki, a dopiero potem podejrzewaj sam sterownik
- Najczęściej winne są: złącza, bateria, czujnik hamulca, manetka albo czujnik PAS, a nie sam kontroler.
- Do podstawowej diagnozy wystarczy multimetr, latarka, zestaw kluczy i odrobina cierpliwości.
- Najważniejszy pomiar to napięcie zasilania oraz obecność stabilnych 5 V dla elektroniki sterującej.
- Jeśli pojawia się zwarcie, zalanie lub spalenie sekcji mocy, naprawa bywa mniej opłacalna niż wymiana.
- Wiele objawów da się rozpoznać po zachowaniu roweru pod obciążeniem, zanim cokolwiek rozkręcisz.
Najpierw odróżnij awarię sterownika od problemu w osprzęcie
Ja zawsze zaczynam od objawów, bo one najszybciej zawężają problem. Sterownik rzadko pada sam z siebie, a brak wspomagania bardzo często okazuje się skutkiem czegoś pobocznego: baterii, przewodu, czujnika hamulca albo komunikacji z wyświetlaczem. To ważne, bo inaczej łatwo wydać pieniądze na kontroler, który wcale nie był winny.
Dobrym skrótem myślowym jest pytanie: czy rower nie działa w ogóle, czy działa, ale źle. Jeśli wyświetlacz się uruchamia, a silnik milczy, podejrzenie pada najpierw na sygnały blokujące wspomaganie. Jeśli zaś napęd szarpie, gubi moc albo wyłącza się przy przyspieszaniu, częściej problem dotyczy sekcji mocy sterownika, wiązki lub baterii pod obciążeniem.
| Objaw | Co najczęściej oznacza | Co sprawdzić jako pierwsze |
|---|---|---|
| Wyświetlacz działa, ale nie ma wspomagania | Blokada z hamulca, brak sygnału z PAS, problem z manetką lub zasilaniem 5 V | Klamki hamulca, czujnik pedałowania, złącza, przewód komunikacyjny |
| Silnik szarpie przy ruszaniu | Błąd hall sensorów, luźna faza, słaby styk w wiązce | Wtyczki silnika, przewody fazowe, czujniki w piaście lub silniku centralnym |
| Rower gaśnie pod obciążeniem | Bateria, BMS, przegrzewanie sterownika albo spadek napięcia | Napięcie pakietu, złącza zasilania, temperatura obudowy |
| Wspomaganie odcina się losowo | Wilgoć, korozja styków, pęknięty przewód, czujnik hamulca | Wiązka przy główce ramy, okolice baterii i złączy, klamki hamulca |
| Napęd przestaje pomagać przy 25 km/h | Normalne ograniczenie systemu | Nic, jeśli to dokładnie granica ustawiona przez system |
W praktyce najwięcej czasu oszczędza mi taka właśnie selekcja objawów. Kiedy już wiem, czy problem wygląda na sygnał sterujący, czy na sekcję mocy, przechodzę do narzędzi i prostych pomiarów.
Jakie narzędzia przygotować do diagnozy
Do sensownej diagnostyki nie potrzebujesz od razu warsztatu elektronika. Wystarczy multimetr, podstawowe narzędzia do odpięcia osłon i dostęp do złączy. Jeśli chcesz sprawdzać kilka rowerów albo regularnie serwisować e-bike’i, przydaje się też prosty tester kontrolera, ale do jednorazowej diagnozy zwykle nie jest konieczny.
| Narzędzie | Po co je biorę | Orientacyjny koszt w Polsce |
|---|---|---|
| Multimetr cyfrowy | Pomiar napięcia, rezystancji i ciągłości obwodu | 20–50 zł za podstawowy model, 80–150 zł za wygodniejszy |
| Tester do e-bike’a | Szybka kontrola kontrolera, halli i manetki | 30–50 zł za proste urządzenia |
| Zestaw kluczy i śrubokrętów | Zdjęcie osłon, odpięcie sterownika, dostęp do wiązki | 30–100 zł, jeśli kupujesz brakujące podstawy |
| Preparat do styków lub spray kontaktowy | Oczyszczenie zaśniedziałych złącz | 15–30 zł |
| Sondy z cienką końcówką lub krokodylki | Łatwiejszy pomiar na ciasnych wtyczkach | 15–40 zł |
Ja nie zaczynam od rozbierania sterownika. Najpierw sprawdzam to, co dostępne z zewnątrz, bo większość błędów wynika z połączeń, a nie z elektroniki w środku. Dopiero gdy zewnętrzne testy nic nie pokazują, przechodzę do pomiarów napięcia i sygnałów.
Szybka diagnostyka bez rozbierania obudowy
Na tym etapie chodzi o wyłapanie rzeczy oczywistych. Odłączam baterię, oglądam wiązki i sprawdzam, czy złącza nie są nadpalone, zagięte albo wilgotne. Szczególnie podejrzane są miejsca przy główce ramy, przy baterii i przy silniku, bo tam przewody pracują najintensywniej.
Sprawdź złącza i wiązkę
Przetarta izolacja, nadłamany przewód albo wtyczka niedociśnięta do końca potrafią dać dokładnie taki sam objaw jak spalony kontroler. Szukam więc śladów korozji, wilgoci, przypalenia i mechanicznego naprężenia kabla. Jeśli rower był myty pod ciśnieniem albo jeździł w deszczu, to właśnie tutaj najczęściej znajduje się trop.
Wyklucz hamulec i manetkę
W wielu e-bike’ach czujnik hamulca odcina silnik natychmiast po naciśnięciu klamki. Jeśli klamka nie wraca idealnie albo czujnik utknął w pozycji aktywnej, napęd nie ruszy mimo sprawnego sterownika. Podobnie bywa z manetką: jeśli sygnał jest zaniżony, urwany lub skacze, kontroler traktuje go jako błąd i nie uruchamia wspomagania.
Sprawdź czujnik wspomagania
Czujnik PAS, czyli element wykrywający obrót korby, bywa mylony ze sterownikiem, bo objaw wygląda podobnie: rower jedzie bez reakcji na pedałowanie. Z mojego doświadczenia to jeden z najczęstszych fałszywych alarmów. Jeśli po lekkim przekręceniu korbą diody lub ekran reagują, ale napęd nie startuje płynnie, nie skreślałbym od razu kontrolera.
Jeżeli po tych testach dalej nie ma jasnej odpowiedzi, sięgam po miernik. I właśnie wtedy zaczyna się diagnostyka, która naprawdę mówi coś o samym sterowniku.
Pomiar multimetrem, który faktycznie coś mówi

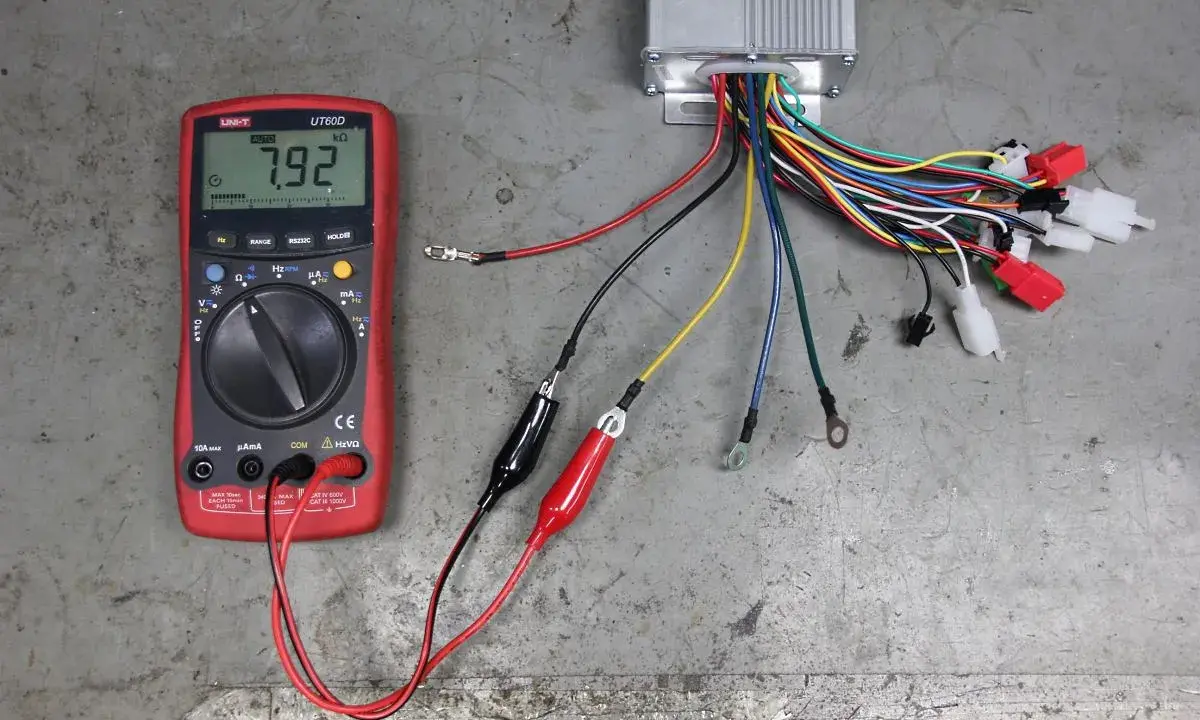

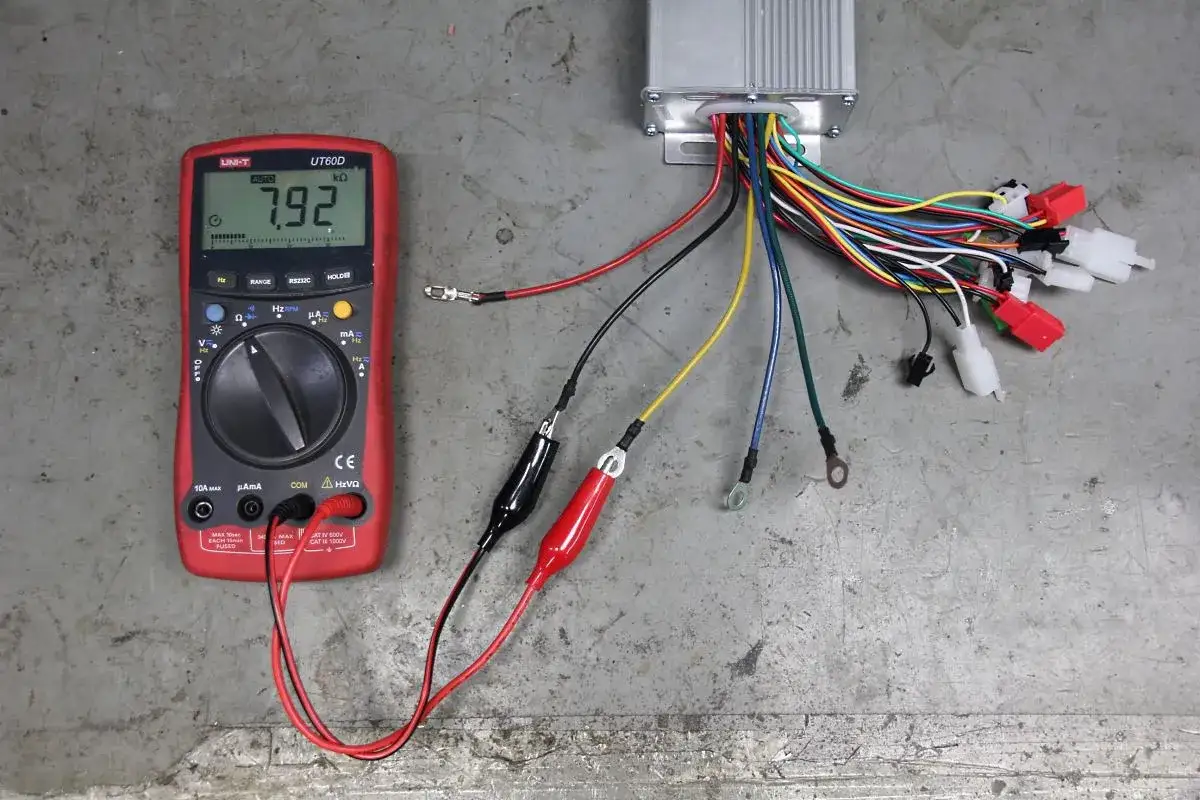

Multimetr nie służy tu do „magicznego” sprawdzania wszystkiego naraz. Najpierw mierzę napięcie z baterii na wejściu sterownika, potem szukam napięcia pomocniczego 5 V dla elektroniki sterującej, a na końcu oceniam, czy sekcja mocy nie ma zwarcia albo wyraźnie odstającego odczytu na jednym z torów. Taki układ testów daje dużo lepszy obraz niż przypadkowe przykładanie sond.
Sprawdź napięcie zasilania
Jeśli na wejściu sterownika nie ma napięcia albo mocno spada ono pod obciążeniem, problem często leży po stronie baterii, BMS albo przewodu zasilającego. BMS to elektronika zarządzająca pakietem ogniw, która potrafi odciąć zasilanie przy zbyt dużym obciążeniu, spadku napięcia lub błędzie bezpieczeństwa. Wtedy sterownik wygląda na martwy, choć sam może być sprawny.
Zweryfikuj linię 5 V
Wiele kontrolerów podaje na manetkę, czujniki hall i część logiki stabilne 5 V. Jeśli tego napięcia nie ma, sterownik może się nie uruchamiać albo od razu wejść w ochronę. To dla mnie bardzo mocny sygnał, że problem siedzi w samym kontrolerze albo w jego zasilaniu wewnętrznym, a nie tylko w dodatkowym osprzęcie.
Przeczytaj również: Amortyzacja roweru elektrycznego - Jak wybrać i ustawić idealnie?
Oceń sekcję mocy
Przy odłączonej baterii sprawdzam zachowanie wyjść fazowych i torów zasilania. W wielu bezszczotkowych sterownikach zdrowe odczyty między poszczególnymi torami powinny być do siebie zbliżone. Jeśli jeden kanał pokazuje zwarcie albo wyraźnie odbiega od reszty, podejrzewam tranzystory mocy, czyli MOSFET-y, które sterują przepływem prądu do silnika.
Tu ważna uwaga: to jest test orientacyjny, nie wyrok sądowy. Różne sterowniki mają różne układy, więc jeśli producent podaje konkretny schemat pomiaru, warto się go trzymać. Mimo to właśnie taki zestaw pomiarów najczęściej pozwala odróżnić uszkodzony kontroler od problemu w czujnikach lub baterii.
Kiedy winny jest sterownik, a kiedy coś innego
Po pomiarach zwykle mam już dość dobrą odpowiedź, ale i tak porównuję objawy z typowymi scenariuszami. To pomaga uniknąć wymiany pół roweru tylko dlatego, że jeden element daje mylące symptomy. Dla czytelnika najważniejsze jest to, by wiedzieć, co jeszcze może udawać awarię sterownika.
| Scenariusz | Co najpewniej jest źródłem problemu | Jak to odróżnić |
|---|---|---|
| Wyświetlacz działa, ale napęd nie reaguje | Czujnik hamulca, PAS, manetka, brak 5 V | Sprawdź, czy po odpięciu czujnika hamulca wspomaganie wraca |
| Rower rusza, ale po chwili gaśnie | Bateria, BMS, przegrzanie, słaby styk | Obserwuj spadek napięcia i temperaturę obudowy sterownika |
| Silnik szarpie i wibruje | Hall sensorem, fazą, uszkodzeniem wiązki | Objaw zwykle nasila się przy starcie i pod obciążeniem |
| Wszystko działa tylko po „poruszeniu” wtyczką | Luźne złącze lub przerwany przewód | Reakcja zmienia się po poruszeniu wiązki lub wtyku |
| Napęd nie działa po deszczu lub myciu | Wilgoć, korozja, uszczelnienie sterownika | Po wysuszeniu i oczyszczeniu styków objaw czasem znika |
| Pojawia się komunikat błędu komunikacji | Kabel do wyświetlacza, złącza, sam kontroler | Wymiana lub podmiana ekranu nie zawsze pomaga |
W praktyce najwięcej nieporozumień bierze się z tego, że jeden objaw ma kilka możliwych przyczyn. Dlatego nie polecam zgadywania po samym komunikacie na ekranie. Dużo rozsądniej jest zbudować diagnozę od najtańszych i najłatwiejszych elementów, a dopiero później przejść do sterownika.
Naprawa, wymiana i koszty w praktyce
Jeśli problem ogranicza się do wtyczki, czujnika hamulca albo przewodu, naprawa jest zwykle szybka i tania. Gdy uszkodzona jest sekcja mocy, zalane są ścieżki albo kontroler ma przepalone MOSFET-y, sprawa robi się mniej opłacalna. Wtedy pytanie nie brzmi już „czy da się naprawić”, tylko „czy ma sens naprawiać”.
| Rozwiązanie | Kiedy ma sens | Orientacyjny koszt |
|---|---|---|
| Oczyszczenie i zabezpieczenie złączy | Po wilgoci, korozji albo słabym styku | Kilka do kilkudziesięciu złotych |
| Wymiana czujnika lub przewodu | Gdy sterownik jest sprawny, a problem daje osprzęt | Zależnie od elementu, zwykle nisko lub umiarkowanie |
| Wymiana kontrolera | Po zwarciu, zalaniu, spaleniu sekcji mocy | Około 190–320 zł za zamiennik w prostszych systemach |
| Usługa serwisowa | Gdy potrzebujesz diagnozy i montażu bez eksperymentów | Od około 150 zł za wymianę sterownika lub wyświetlacza |
Ja traktuję wymianę jako rozsądny ruch wtedy, gdy sterownik nie daje 5 V, ma objawy po zalaniu albo testy jednoznacznie wskazują na sekcję mocy. Jeśli natomiast problem znika po poruszeniu wtyczką albo po odpięciu czujnika hamulca, wymiana kontrolera byłaby po prostu przepaleniem budżetu. W takich systemach oszczędność na „szybkiej diagnozie” bardzo często kończy się większym kosztem później.
Po naprawie sprawdź jeszcze te rzeczy, żeby usterka nie wróciła
Po naprawie zawsze robię krótki test obciążeniowy: kilka minut jazdy, zmiana trybów wspomagania, hamowanie i ponowne ruszanie. To moment, w którym wychodzą błędy termiczne, luźne złącza i przerwy w wiązce, których nie widać na stojaku. Jeśli rower przejdzie taki test bez zająknięcia, mam dużo większą pewność, że źródło problemu zostało usunięte.
- Sprawdź, czy przewody nie są zbyt mocno zgięte przy główce ramy i przy osi silnika.
- Dociśnij wtyczki do końca i zabezpiecz je przed wilgocią.
- Upewnij się, że klamki hamulca wracają swobodnie i nie trzymają sygnału odcięcia.
- Skontroluj napięcie baterii po jeździe, szczególnie jeśli problem wcześniej pojawiał się pod obciążeniem.
Jeśli po 10–15 minutach jazdy wspomaganie działa płynnie, ekran nie gubi komunikacji, a złącza pozostają suche i stabilne, diagnoza była trafiona. Jeśli nie, wracam do podstaw: baterii, hamulców i wiązki, bo właśnie tam najczęściej kryje się źródło pozornie „martwego” sterownika.
