Manetka gazu w e-bike'u - Jak działa i czy jest legalna?

Manetka gazu w e-bike’u daje bardzo prostą rzecz: natychmiastowe wsparcie bez czekania, aż kadencja lub siła nacisku „dogadają się” z elektroniką. W praktyce to nie osobny napęd, tylko interfejs między dłonią a kontrolerem, który decyduje, ile prądu trafi do silnika. Poniżej rozkładam to na części, pokazuję różnice między typami manetek, wyjaśniam, czym to się różni od wspomagania pedałami i gdzie zaczynają się ograniczenia prawne w Polsce.

Jak manetka zamienia ruch dłoni w pracę silnika

Najprościej ujmując, manetka działa jak regulator żądania mocy. Gdy naciskasz ją kciukiem albo przekręcasz grip, wysyłasz do kontrolera sygnał: „podaj trochę mocy”, „podaj więcej” albo „odetnij napęd”. Kontroler odbiera ten sygnał i ustawia prąd płynący z baterii do silnika. To ważne rozróżnienie, bo sama manetka niczego nie napędza, ona tylko steruje elektroniką.

W dobrze zestrojonym układzie reakcja jest płynna, a przyrost mocy rośnie proporcjonalnie do wychylenia manetki. W słabszych lub źle skonfigurowanych zestawach pojawia się skokowość, czyli efekt „albo nic, albo za dużo”. Ja właśnie na to patrzę jako pierwsze, gdy ktoś mówi, że e-bike jest nerwowy przy ruszaniu. Prawidłowo działająca manetka ma dawać kontrolę, a nie szarpnięcie.

Do tego dochodzi jeszcze warstwa bezpieczeństwa. W wielu systemach, gdy tylko dotkniesz klamki hamulca, kontroler odcina napęd. To proste zabezpieczenie, ale bardzo potrzebne, bo zapobiega sytuacji, w której silnik ciągnie rower, kiedy już chcesz wyhamować. Z punktu widzenia użytkownika całość wygląda banalnie, lecz pod plastikiem dzieje się kilka rzeczy naraz.

Gdy rozumiesz ten mechanizm, łatwiej ocenić, dlaczego różne manetki zachowują się inaczej i dlaczego sama obecność „gazu” nie mówi jeszcze wszystkiego o rowerze.

Z czego składa się układ sterowania

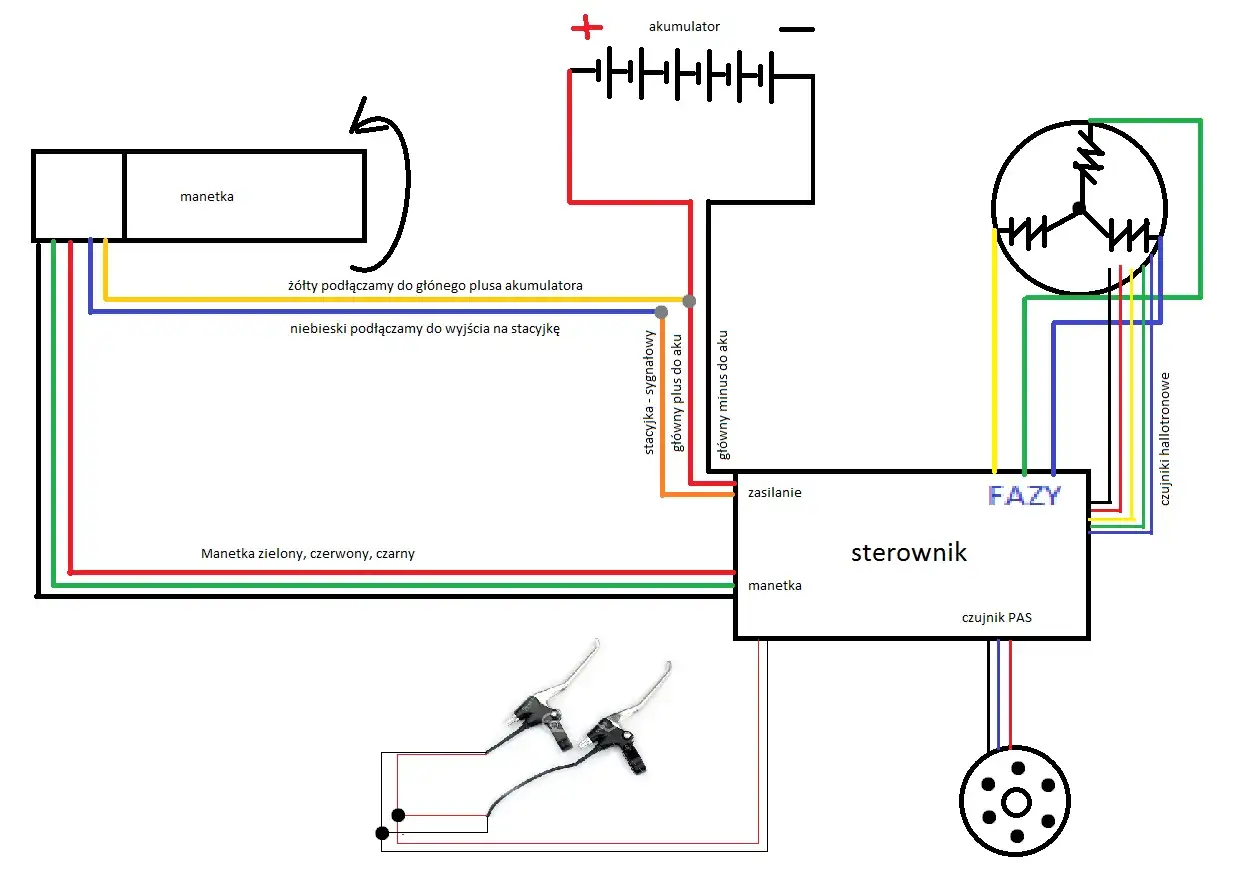

W typowym zestawie są cztery elementy, które robią całą robotę: sama manetka, kontroler, bateria i silnik. Manetka daje sygnał niskonapięciowy, zwykle zasilany z linii 5 V. Jeden z popularnych układów rynkowych pokazuje zakres sygnału około 0,8-4,2 V, co dobrze oddaje zasadę pracy większości tego typu rozwiązań.

W środku najczęściej siedzi czujnik Halla, czyli element reagujący na pole magnetyczne. Kiedy poruszasz manetką, magnes przesuwa się względem czujnika, a ten zmienia napięcie wyjściowe. Kontroler interpretuje tę zmianę jako poziom żądanej mocy. To rozwiązanie jest popularne, bo nie zużywa się tak szybko jak klasyczne styki mechaniczne i daje dość precyzyjne sterowanie.

W praktyce układ bywa szerszy niż tylko te trzy przewody, które ludzie widzą na zdjęciach. Część manetek ma dodatkowe funkcje, na przykład przełącznik świateł albo wskaźnik stanu, ale najważniejsza pozostaje komunikacja sygnałowa między manetką a kontrolerem. Jeśli kontroler nie ma wejścia na throttle, sama manetka nic nie zmieni. To dokładnie ten punkt, o którym wiele osób zapomina przy przeróbkach.

Warto też pamiętać, że manetka działa w niskim obwodzie sterującym, a nie w obwodzie głównej mocy. Dzięki temu możesz bardzo precyzyjnie wyregulować przyspieszenie bez prowadzenia grubych przewodów zasilających do kierownicy. Z tej perspektywy cała konstrukcja jest prosta, ale tylko wtedy, gdy wszystkie jej elementy są ze sobą zgodne.

Skoro wiemy już, z czego to się składa, sensownie przejść do tego, jak różnią się same manetki i co oznacza to dla komfortu jazdy.

Jakie są rodzaje manetek i co czuć na kierownicy

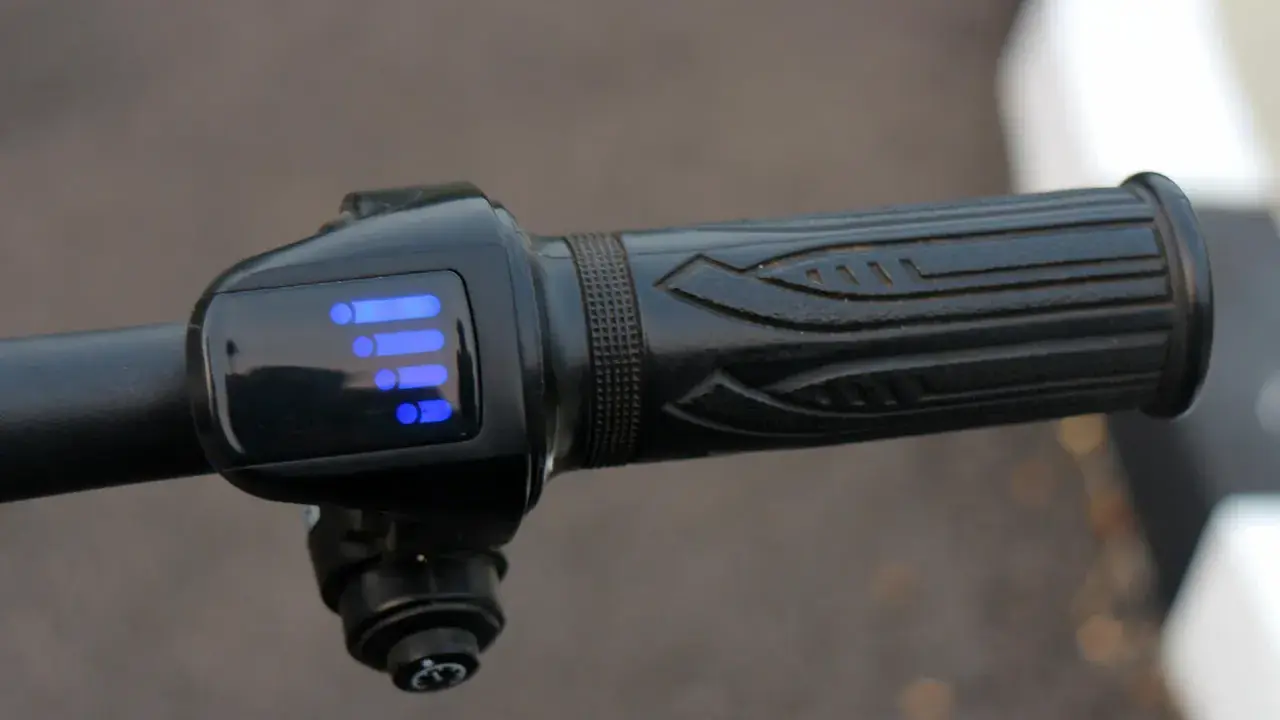

W e-bike’ach najczęściej spotykam trzy warianty: kciukowe, obrotowe i półobrotowe. Każdy z nich działa na tej samej zasadzie, ale inaczej leży w dłoni i inaczej wpływa na kontrolę nad rowerem. Wybór nie jest kosmetyką, bo od niego zależy wygoda, precyzja i to, czy w terenie nie będziesz przez przypadek dokręcał mocy, kiedy chcesz tylko utrzymać chwyt.

Ja najczęściej pozytywnie oceniam manetkę kciukową w rowerze miejskim i trekkingowym, bo pozwala trzymać pewny chwyt na nierównej nawierzchni. Obrotowa ma sens wtedy, gdy ktoś chce bardziej „motocyklowe” czucie, ale w rowerze turystycznym nie zawsze jest najlepszym wyborem. Półobrotowa wypada rozsądnie, jeśli zależy ci na kompromisie między wygodą a kontrolą, zwłaszcza przy dłuższych odcinkach.

Te różnice użytkowe są ważne, ale jeszcze ważniejsze jest to, że manetka nie działa tak samo jak wspomaganie pedałami. I to właśnie ta różnica najczęściej decyduje o tym, czy rower jest wygodny, czy po prostu nie pasuje do sposobu jazdy.

Czym to się różni od wspomagania pedałami

Manetka daje wsparcie wtedy, kiedy tego chcesz, niezależnie od rytmu pedałowania. Wspomaganie pedałami działa odwrotnie: najpierw musi pojawić się ruch korbą, a dopiero potem elektronika dorzuca moc. W praktyce oznacza to zupełnie inne odczucie jazdy. Manetka przypomina bardziej „żądanie przyspieszenia”, a system pedałowy zachowuje się jak rozsądny asystent, który tylko wzmacnia twoją pracę.

Z perspektywy komfortu manetka bywa świetna przy ruszaniu spod świateł albo na stromym podjeździe z sakwami. Z perspektywy kondycji i naturalnego stylu jazdy lepiej zwykle wypada wspomaganie pedałami. Dlatego nie traktuję manetki jako „lepszego” rozwiązania, tylko jako inny sposób zarządzania napędem. To ważne rozróżnienie, bo od niego zależy również ocena legalności całego zestawu.

I tu dochodzimy do miejsca, w którym technika spotyka się z przepisami. W Polsce to nie jest detal, tylko jedna z rzeczy, które trzeba sprawdzić przed jazdą po drodze publicznej.

Co mówi polskie prawo o rowerze z manetką

Polska definicja roweru dopuszcza pomocniczy napęd elektryczny, ale pod konkretnymi warunkami: napęd ma być uruchamiany naciskiem na pedały, bateria nie może przekraczać 48 V, moc znamionowa ciągła nie może być większa niż 250 W, a wspomaganie ma stopniowo słabnąć i zniknąć po przekroczeniu 25 km/h. To oznacza, że klasyczny e-bike ma wspierać pedałowanie, a nie zastępować je całkowicie.

W praktyce klasyczna manetka, która pozwala jechać bez pedałowania, zwykle wyprowadza pojazd poza definicję roweru na drogach publicznych. To ważne, bo wtedy w grę może wchodzić inna klasyfikacja pojazdu, inne wymagania i inne konsekwencje dla użytkownika. Nie chodzi więc o sam wygląd manetki, ale o to, czy napęd pozwala poruszać się wyłącznie silnikiem.

Osobno trzeba odróżnić walk assist, czyli tryb prowadzenia roweru. Ten mechanizm służy do pchania roweru obok siebie i zwykle kończy się na 6 km/h. To nie jest pełna jazda na „gazie”, tylko pomoc przy manewrowaniu ciężkim rowerem, na przykład pod górę lub przez ciasny fragment przejścia. W wielu systemach uruchamia się go przyciskiem i tylko na krótko, a producent może ten tryb ograniczać zgodnie z lokalnymi regulacjami.

Jeśli więc ktoś pyta mnie, czy manetka „da się zrobić legalnie”, odpowiadam ostrożnie: wszystko zależy od tego, czy mówimy o prawdziwym rowerze wspomaganym, o trybie prowadzenia czy o pojeździe, który jedzie wyłącznie z silnika. W codziennym użytkowaniu ta granica ma większe znaczenie niż większość osób zakłada.

Skoro sprawa przepisów jest już jasna, warto przejść do praktyki serwisowej, bo właśnie tam najczęściej ujawniają się realne problemy z manetką.

Jak rozpoznać, że manetka albo kontroler zaczynają szwankować

Najczęstsze objawy są dość przewidywalne. Rower nie reaguje na manetkę, reaguje z opóźnieniem, szarpie przy starcie albo działa tylko czasami. Czasem problem wydaje się mechaniczny, a tak naprawdę dotyczy sygnału, zasilania 5 V albo przerwanego przewodu. W e-bike’ach błędy lubią udawać coś prostego.

• Brak reakcji po naciśnięciu manetki zwykle oznacza problem z zasilaniem, wtyczką albo niezgodnością z kontrolerem.
• Szarpanie przy starcie często sugeruje zły zakres sygnału lub źle skalibrowany kontroler.
• Przerywana praca pod obciążeniem bywa skutkiem słabego kontaktu w złączu, wody albo uszkodzonego przewodu.
• Stałe odcięcie mocy po lekkim dotknięciu hamulca wskazuje na problem z czujnikiem hamulca albo jego ustawieniem.
• Brak pełnej mocy mimo naciśnięcia do końca może wynikać z ograniczeń sterownika, baterii pod obciążeniem albo zużycia samej manetki.

Ja w takich przypadkach zaczynam od prostych rzeczy: sprawdzam złącza, czy wtyczka siedzi do końca, czy nie ma wilgoci, czy hamulce nie podają ciągle sygnału odcięcia i czy kontroler w ogóle ma wejście throttle. Dopiero później sięgam po bardziej zaawansowane pomiary, na przykład sprawdzenie napięcia sygnału. Jeśli w manetce nie zmienia się ono płynnie, to bardzo często znak, że czujnik Halla albo elektronika wewnątrz elementu jest uszkodzona.

Wiele problemów nie wynika też z samej manetki, tylko z tego, że ktoś połączył ze sobą elementy z różnych systemów. I to prowadzi do ostatniej rzeczy, którą warto sprawdzić przed zakupem albo przeróbką.

Co sprawdzam przed zakupem albo przeróbką

Jeżeli oceniam e-bike pod kątem manetki, patrzę przede wszystkim na zgodność całego układu, a nie na sam wygląd kierownicy. Najwięcej kłopotów robią zestawy, w których manetka jest „doklejonym” dodatkiem, a kontroler i oprogramowanie nie były pod nią przewidziane. Wtedy nawet dobre wykonanie mechaniczne nie uratuje reakcji napędu.

• Sprawdzam, czy kontroler obsługuje wejście na manetkę i jaki zakres sygnału akceptuje.
• Oceniam, czy manetka nie koliduje z klamkami, gripami i manetkami zmiany biegów.
• Zwracam uwagę, czy napęd odcina się po hamowaniu i czy to odcięcie działa natychmiast.
• Patrzę na sposób montażu kabli, bo zbyt ciasne prowadzenie przewodu szybko kończy się usterką.
• Sprawdzam, czy rower ma służyć do jazdy po drogach publicznych w Polsce, czy raczej do użytku prywatnego.

Jeżeli jeździsz głównie po mieście i cenisz ruszanie bez wysiłku, manetka potrafi być bardzo praktyczna. Jeśli jednak chcesz przede wszystkim legalnego, przewidywalnego e-bike’a do codziennych dojazdów, rozsądniejszym wyborem zwykle jest dobre wspomaganie pedałami, a do manewrowania cięższym rowerem tryb prowadzenia. To właśnie ta granica najczytelniej pokazuje, czym manetka jest naprawdę: wygodnym narzędziem sterowania, ale tylko wtedy, gdy cały układ i sposób użycia pasują do roweru i do przepisów.
